1.電纜支架 、橋架安

1.1 適用范圍

本節適用于10kV電纜支架、橋架的安裝。

1.2 設計要求

1.2.1 成品工藝要求

支、橋架敷設應平直整齊，連接應連續無間斷，并應緊貼墻面固定，接口應平直、嚴密，蓋板應齊全、平整、無翹角。

1.2.2 設計要求內容

（1）電纜支架和橋架應符合下列規定：

a) 表面應光滑無毛刺。

b) 應適應使用環境的耐久穩固。

c) 應滿足所需的承載能力。

d) 應符合工程防火要求。

（2）電纜支架的強度，應滿足電纜及其附件荷重和安裝維護的受力要求，且應符合下列規定：

a) 有可能短暫上人時，計入900N的附加集中荷載。

b) 機械化施工時，計入縱向拉力、橫向推力和滑輪重量等影響。

c) 在戶外時，計入可能有覆冰、雪和大風的附加荷載。

（3）電纜支架型式的選擇，應符合下列規定：

a) 明敷的全塑電纜數量較多，或電纜跨越距離較大、高壓電纜蛇形安置方式時，宜選用電纜橋架。

b) 除上述情況外，可選用普通支架、吊架。

（4）橋架的加工應符合下列要求：

a) 鋼材應平直，無明顯扭曲。下料誤差應在5mm范圍內，切口應無卷邊、毛刺。

b) 支架焊接應牢固，無顯著變形。

c) 金屬橋架應有防腐處理，在強腐蝕環境，宜采用熱浸鋅等耐久性較高的防腐處理；輕腐蝕環境或非重要性回路的電纜橋架，可采用涂漆處理。

（5）電纜橋架型式的選擇，應符合下列規定：

a) 電纜橋架組成的梯架、托盤，可選用滿足工程條件阻燃性的玻璃鋼制。

b) 需屏蔽外部的電氣干擾時，應選用無孔金屬托盤加實體蓋板。

c) 在有易燃粉塵場所，宜選用梯架，最上一層橋架應設置實體蓋板。

d) 高溫、腐蝕性液體或油的濺落等需防護場所，宜選用托盤，最上一層橋架應設置實體蓋板。

e) 需因地制宜組裝時，可選用組裝式托盤。

f) 除上述情況外，宜選用梯架。技術經濟綜合較優時，可選用鋁合金制電纜橋架。

（6）電纜橋架的組成結構，應滿足強度、剛度及穩定性要求，且應符合下列規定：

a) 橋架的承載能力，不得超過使橋架最初產生永久變形時的最大荷載除以安全系數為1.5的數值。

b) 梯架、托盤在允許均布承載作用下的相對撓度值，鋼制不宜大于1/200；鋁合金制不宜大于1/300。

c) 鋼制托臂在允許承載下的偏斜與臂長比值，不宜大于1/100。

d) 振動場所的橋架系統，包括接地部位的螺栓連接處，應裝置彈簧墊圈。

e) 當直線段鋼制電纜橋架超過30m、鋁合金或玻璃鋼制電纜橋架超過15m時，應留有不少于20mm的伸縮縫，其連接宜采用伸縮連接板；電纜橋架跨越建筑物伸縮縫處應設置不少于20mm的伸縮縫。

f) 電纜橋架在每個支吊架上的固定應牢固，安裝牢固，橫平豎直。橋架連接板的螺栓應緊固，螺母應位于橋架的外側。

g) 鋁合金橋架在鋼制支吊架上固定時，應有防電化腐蝕的措施。

（7）電纜橋架轉彎處的彎曲半徑，應滿足電纜允許彎曲半徑要求，如表1.2.2-1所示。

                             表1.2.2-1 電纜敷設允許最小彎曲半徑

（8）電纜橋架敷設在易燃易爆氣體管道和熱力管道的下方。與其他管道的最小凈距，符合下表的規定。

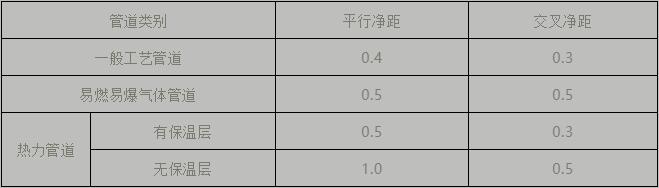

                   表1.2.2-2 電纜橋架與管道的最小凈距

（9）電纜橋架水平安裝的支架間距為1.5m~2m，垂直安裝的支架間距不大于2m。電纜橋架最上層至樓板的距離不宜小于350mm。雙層電纜橋架之間的凈距不宜小于h+100mm（h為橋架高度）。

（10）在豎井安裝室的橋架，其垂直偏差不應大于其長度的0.2%；支架橫撐的水平誤差不應大于其寬度的0.2%；豎井對角線的偏差不應大于其對角線長度的0.2%。

（11）金屬制橋架系統，包括金屬電纜橋架及其支架和引入或引出的金屬電纜導管，應設置可靠的電氣連接并接地。采用玻璃鋼橋架時，應沿橋架全長另敷設專用接地線。

（12）電纜橋架的外表面明顯位置，直線段每隔10～15m以及分支、轉彎等處應設置用油漆噴涂醒目的電纜標志。

   1.2.3 設計要求控制點

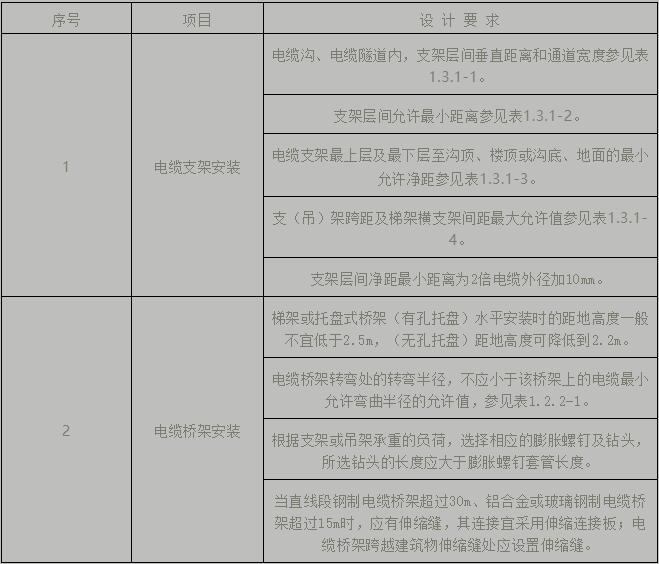

                          表1.2.3  電纜支架/橋架安裝設計要求控制點

1.3 施工工藝要點

1.3.1 電纜支架施工工藝要點

（1）支架的選擇是根據設計決定，通常的支架有角鋼支架和裝配式支架。

（2）根據設計圖確定安裝位置，從始端至終端找好水平或垂直線，用粉線袋沿墻壁、頂棚和地面等處，在線路的中心進行彈線，按照設計圖要求及施工驗收規范規定，均勻分布支撐點距離并用筆標出具體位置。

（3）電纜溝、電纜隧道內，支架層間垂直距離和通道寬度不應小于下表所示數值。

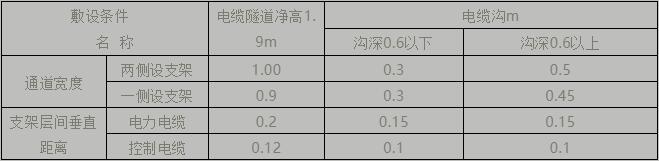

            表1.3.1-1電纜溝、電纜隧道內，支架層間垂直距離和通道寬度

（4）支架層間允許最小距離，當設計無要求時，可采用下表的規定。但層間凈距不應小于電纜外徑的2倍加10mm。

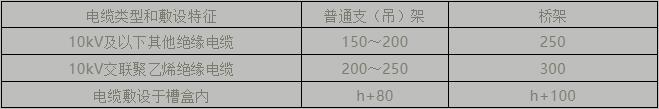

                         表1.3.1-2支架層間允許最小距離

注：h表示槽盒外殼高度。

（5）電纜支架最上層及最下層至溝頂、樓頂或溝底、地面的距離，當無設計要求時按下表要求。

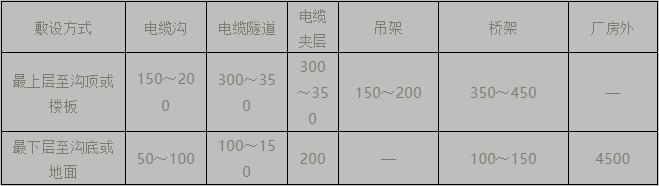

   表1.3.1-3電纜支架最上層及最下層至溝頂、樓頂或溝底、地面的最小允許凈距

注：電纜夾層內至少一側不小于800mm寬處，支架與地面凈距應不小于1400mm。

（6）電纜支架間或固定點間的距離，應符合設計要求。當設計無要求時，不應大于下表所示數值。電纜支架應安裝牢固，橫平豎直；托架支吊架的固定方式應按設計要求進行。各支架的同層橫檔應在同一水平面上，其高低偏差不應大于5mm。

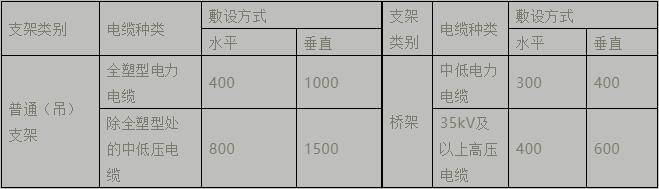

表1.3.1-4支（吊）架跨距及梯架橫支架間距最大允許值

（7）在有坡度的建筑物上安裝支架應與建筑物有相同的坡度。

（8）支架與吊架所用鋼材應平直，無明顯扭曲。下料后長短偏差應在5mm之內，切口處應無卷邊、毛刺。電纜支架的長度，在電纜溝內不宜大于0.35m，在隧道內不宜大于0.5m。電纜支架應焊接牢固，無明顯變形。

（9）安裝方式由設計決定，應與土建密切配合安裝。電纜支架在電纜溝內的安裝方法有下列幾種，可根據不同安裝方式進行安裝。

a) 與土建配合施工預埋地腳螺釘固定支架。

b) 電纜溝或隧道為鋼筋混凝土結構上安裝電纜支架，可使用膨脹螺釘與支架固定。

c) 當使用預埋件或預制混凝砌塊時，與土建工程配合施工預埋，用焊接固定支架。

（10）電纜支架全長均有良好的接地，接地線應在電纜敷設前與支架進行焊接。當電纜支架利用溝的護邊角鐵作為接地線時，不需要敷設專用的接地線。

1.3.2 電纜橋架施工工藝要點

（1）支、吊架的安裝要求

a) 根據設計圖確定出進戶線、盒、箱、柜等電氣器具的安裝位置，從始端至終端（先干線后支線）找好水平或垂直線，用粉線袋沿墻壁、頂棚和地面等處，在線路的中心進行彈線，按照設計圖要求及施工驗收規范規定，均勻分布支撐點距離并用筆標出具體位置。

b) 電纜橋架應盡可能在建筑物、構筑物（如墻、柱梁、樓板）上安裝，與土建專業密切配合。

c) 梯架或托盤式橋架（有孔托盤）水平安裝時的距地高度一般不宜低于2.5m，（無孔托盤）距地高度可降低到2.2m。

d) 電纜橋架多層安裝時，為了散熱和維護及防止干擾的需要，橋架層應留有一定距離。

e) 幾組電纜橋架在同一高度平行或交叉安裝時，各相鄰電纜橋架間應考慮維護、檢修距離。

f) 電纜橋架與各種管道平行安裝時，其凈距應符合相應電壓等級要求。

g) 電纜支架最上層及最下層至溝頂、樓頂或溝底、地面的距離應符合設計要求。

h) 電纜橋架轉彎處的轉彎半徑，不應小于該橋架上的電纜最小允許彎曲半徑的允許值。

i) 支架與吊架安裝應安裝牢固，保證橫平豎直，在有坡度的建筑物上安裝支架與吊架應與建筑物有相同的坡度。

j) 支架與吊架所用鋼材應平直，無明顯扭曲，切口處應無卷邊、毛刺。

（2）支、吊架安裝

a) 首先沿著墻壁或頂板根據設計圖紙進行彈線定位，標出固定點的位置。

b) 根據支架或吊架承重的負荷，選擇相應的膨脹螺釘及鉆頭，所選鉆頭的長度應大于膨脹螺釘套管長度。

c) 打孔的深度應以將膨脹螺釘套管長度全部埋入墻內或頂板內后，表面平齊為宜。

d) 應先清除干凈打好的孔洞內的碎石，用鐵錘將膨脹螺釘敲進洞內，以保證套管與建筑物表面平齊，螺栓端部外露，敲擊時不得損傷螺栓的絲扣。

e) 埋好螺栓后可用螺母配上相應的墊圈將支架或吊架直接固定在膨脹螺釘上。

f) 先將預埋鐵預先放在混凝土上，然后將支架或吊架直接焊接在上面或?qū)⒐ぷ咒摿⒅c預埋鐵焊接后，才把支架或吊架安裝在工字鋼立柱上。

（3）電纜橋架的組裝與接地

a) 電纜橋架直線段和彎通的側邊均有螺栓連接孔。當橋架的直線段之間、直線段與彎通之間需要連接時，可用直線連接板進行連接。有的橋架直線段之間連接時還在側邊內側使用內襯板。

b) 連接兩段不同寬度或高度的托盤，梯架可配置變寬連接板或變高板。

c) 托盤、梯架分支、引上、引下處宜有適當?shù)膹澩?。因受空間條件限制不便裝設彎通或有特殊要求時，可使用鉸鏈連接板和連續鉸接板。

d) 梯架（托盤）連接板的螺栓應緊固，螺母應位于梯架（托盤）的外側。

e) 當直線段鋼制電纜橋架超過30m、鋁合金或玻璃鋼制電纜橋架超過15m時，應有伸縮縫，其連接宜采用伸縮連接板；電纜橋架跨越建筑物伸縮縫處應設置伸縮縫。

f) 橋架與橋架連接處均應有接地線連通，支（吊）架與支（吊）架均應有接地線連通，使電纜橋架系統應具有可靠的電氣連接并接地。

（4）質量檢驗

按照電力行業標準DL/T 5161.5-2002《電氣裝置安裝工程質量檢驗及評定規程  第5部分：電纜線路施工質量檢驗》中表1.0.3規定執行。

1.4 樣板圖片

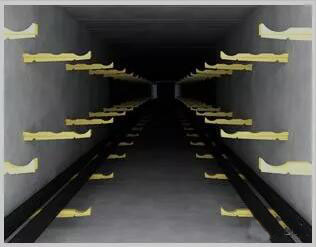

復合材料電纜支架安裝

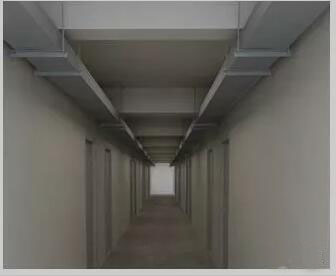

吊架安裝式橋架

1.5 主要引用標準

GB50168《電氣裝置安裝工程電纜線路施工及驗收規范》

GB50217《電力工程電纜設計規范》

GB50303《建筑電氣工程施工質量驗收規范》

GB50150《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T5161《電氣裝置安裝工程質量檢驗及評定規程》

DL/T5221《城市電力電纜線路設計技術規定》

DLGJ154 《電纜防火措施設計和施工驗收標準》
